V-Model: Metodológia pre Elektroniku

Inovasense Engineering Team
5 min čítania
V-Model: Metodológia pre Elektroniku

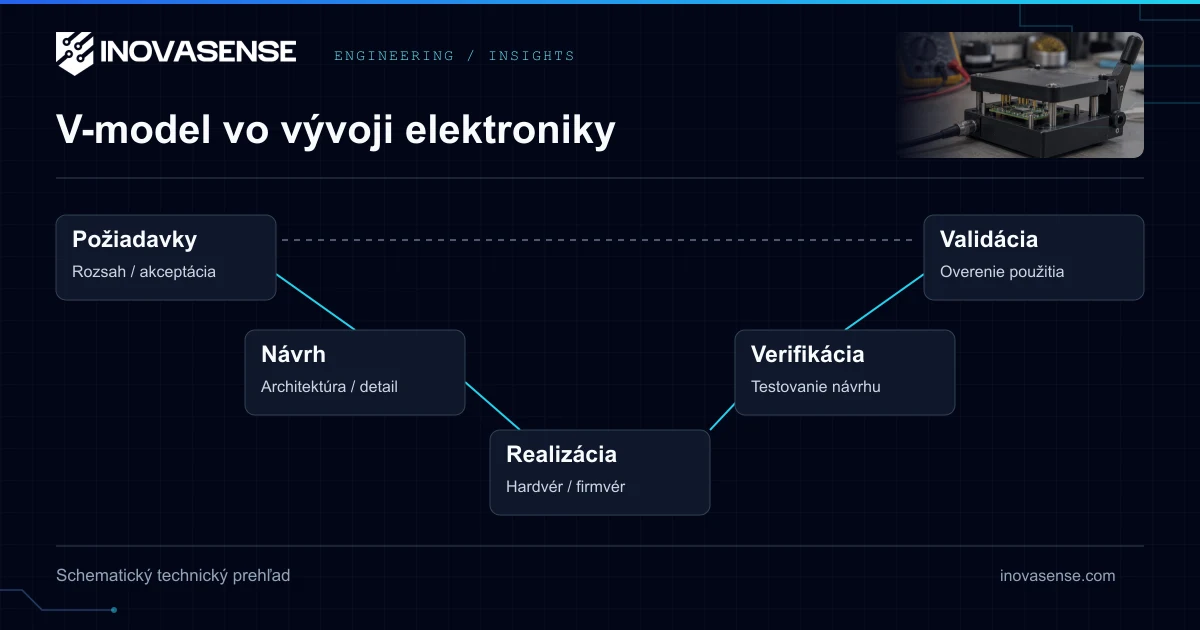

Čo je V-model vo vývoji elektroniky?

V-model je zavedená systémovo-inžinierska metodológia pre vývoj hardvéru, kde každá fáza návrhu na ľavej strane „V" má zodpovedajúcu verifikačnú fázu na pravej strane. Na rozdiel od agilného vývoja softvéru (kde iterácia je lacná), iterácia hardvéru je drahá — prepracovanie PCB stojí 5 000–50 000 € a oneskorí projekt o 4–8 týždňov. Komplexný, štruktúrovaný prístup nie je byrokratická záťaž; je to jediný spôsob, ako predvídateľne dodať hardvér načas a v rozpočte.

Prečo hardvérové projekty zlyhávajú

Pred skúmaním metodológie stojí za to pochopiť, čo sa pokazí v projektoch, ktoré žiadnu metodológiu nedodržiavajú:

Mód zlyhaniaHlavná príčinaNáklady neskorého odhalenia
Nesúlad EMCŽiadne pre-compliance testovanie pred certifikačným laboratóriom3 000–5 000 € za neúspešný test + 4–8 týždňov na prepracovanie
Tepelné vypnutieŽiadna tepelná simulácia, funguje pri 25 °C ale zlyháva pri 55 °CRedizajn PCB, nové nástrojové vybavenie chladiča/puzdra
Nestabilita napájaniaNedostatočný decoupling, chýbajúca SPICE simuláciaPrepracovanie dosky, potenciálne poškodenie komponentov v teréne
Zastaranie komponentovŽiadna kontrola životného cyklu komponentov v BOMRedizajn okolo náhradného dielu, nová revízia PCB
Regulačná medzeraCertifikačné požiadavky nezohľadnené v architektúreZásadná zmena architektúry, reštart projektu

Každé jedno z týchto zlyhaní je predchádzateľné správnym plánovaním vopred a štruktúrovanou verifikáciou.

V-model v praxi

Ľavá strana: Dekompozícia návrhu

1. Definícia požiadaviek (2–4 týždne)

  • Funkčné požiadavky (čo produkt musí robiť)
  • Nefunkčné požiadavky (teplotný rozsah, EMC trieda, stupeň krytia IP, potrebné certifikácie)
  • Špecifikácie rozhraní (konektory, komunikačné protokoly, mechanické obmedzenia)
  • Mapovanie regulačných požiadaviek (CE, FCC, MIL-STD, medicínska trieda, zóna ATEX)

2. Systémová architektúra (1–2 týždne)

  • Blokový diagram s definovanými rozhraniami medzi subsystémami
  • Technologická štúdia výberu (MCU vs SoC vs FPGA, bezdrôtový protokol, výber senzora)
  • Analýza energetického rozpočtu (celkový odber prúdu, dimenzovanie batérie, odhad tepelnej disipácie)
  • Predbežný BOM s overením dostupnosti a dodacích lehôt komponentov

3. Detailný návrh (4–8 týždňov)

  • Zachytenie schémy v Altium Designer alebo KiCad
  • Návrh PCB s impedančne kontrolovaným stackupom pre vysokorýchlostné signály
  • SPICE simulácia napájania, analógových obvodov a kritických signálových ciest
  • Simulácia integrity signálu pre DDR, vysokorýchlostné sériové a RF trasy (HyperLynx, Ansys HFSS)
  • Mechanická integrácia (3D model, tepelná simulácia, DFM recenzia)

Spodok V: Výroba

4. Výroba prototypu (3–6 týždňov)

  • Výroba PCB (typicky 4–6 vrstiev, FR-4 alebo Rogers pre RF)
  • Obstaranie komponentov a vstupná kontrola
  • SMT osadenie (pick-and-place, reflow, through-hole)
  • Prvotné oživenie a testovanie napájania

Pravá strana: Verifikácia (mapuje sa na fázy návrhu)

5. Testovanie na úrovni jednotiek (overuje detailný návrh)

  • Verifikácia jednotlivých subsystémov (výstupné napätie napájania, zvlnenie, účinnosť)
  • Komunikácia periférií (SPI, I²C, UART, CAN analýza signálov logickým analyzátorom)
  • Výkon analógových obvodov (zosilnenie, šírka pásma, úroveň šumu)

6. Integračné testovanie (overuje systémovú architektúru)

  • Kompletné funkčné testovanie systému
  • Integrácia firmvéru a systémové ladenie
  • Validácia komunikačných protokolov (testovanie dosahu bezdrôtového signálu, chybovosť paketov)
  • Profilovanie spotreby (Nordic PPK2 alebo Otii Arc pre meranie na úrovni µA)

7. Systémová verifikácia (overuje požiadavky)

  • EMC pre-compliance (vedené/vyžarované emisie, citlivosť)
  • Environmentálne testovanie (teplotné cyklovanie -40 °C až +85 °C, vibrácie podľa IEC 60068, vlhkosť)
  • Bezpečnostné testovanie (dielektrická odolnosť, zvyškový prúd, kontinuita uzemnenia podľa EN 62368-1)
  • Podanie certifikačnej žiadosti (CE značenie, FCC Part 15, špecifické priemyselné certifikácie)

8. Akceptačné testovanie (overuje definíciu požiadaviek)

  • Validácia akceptačných kritérií zákazníka
  • Pilotné prevádzkové testovanie v teréne
  • Preskúmanie pripravenosti na výrobu

Komunikácia: Skrytý faktor úspechu

Pri outsourcovanom vývoji kvalita komunikácie priamo determinuje výsledky projektu:

  • Týždenné statusové správy — Pokrok voči plánu míľnikov, otvorené riziká, potrebné rozhodnutia
  • Dizajnové recenzné stretnutia — Formálne recenzie pri každej bráne (CR, DR, PR, DV, PV) so zdokumentovanými zápisnicami a akčnými bodmi
  • Sledovanie problémov — Každý bug, návrhová otázka a žiadosť o zmenu sledovaná s prioritou a vlastníkom
  • Riadenie zmien — Akákoľvek zmena požiadavky po dizajnovej recenzii vyžaduje formálnu žiadosť o zmenu s hodnotením dopadu (náklady, harmonogram, certifikácia)

Najdrahšie slová vo vývoji hardvéru sú „A kým sme pri tom, mohli by sme ešte…?” — bez zodpovedajúceho procesu riadenia zmien.

Metriky kvality, ktoré sledujeme

MetrikaCieľPrečo je dôležitá
Výťažnosť prvého prechodu>95 %Meria kvalitu výroby a robustnosť návrhu
Úspešnosť EMC pre-compliance>80 % na prvý pokusVčasné testovanie zachytí problémy pred drahými návštevami laboratória
Sledovateľnosť požiadaviek100% pokrytieKaždá požiadavka má zodpovedajúci test
Pokrytie dvojitého zdroja BOM>90 % položiekOdolnosť dodávateľského reťazca
Uzavretie akčných bodov z dizajnových recenzií100 % pred ďalšou bránouNevyriešené akčné body sa kumulujú do neskorých zlyhaní

V Inovasense V-model nie je dokument — je to spôsob, akým je každý projekt štruktúrovaný. Každá brána má definované vstupné a výstupné kritériá a do ďalšej fázy neprechádzame, kým všetky výstupy predchádzajúcej brány nie sú kompletné a preskúmané. Tento disciplinovaný prístup je dôvodom, prečo naše projekty dodávame včas a prechádzajú certifikáciou na prvé podanie. Kontaktujte nás a začnime s dôkladnou revíziou požiadaviek.

Zdroje a oficiálne odkazy

Často kladené otázky

Čo je V-Model vo vývoji hardvéru?

V-Model je metodika vývoja hardvéru, ktorá zrkadlí každú dizajnérsku fázu so zodpovedajúcou verifikačnou fázou. Ľavý ramieno V definuje požiadavky a návrh (požiadavky na systém → návrh architektúry → návrh modulu → implementácia), pravý ramieno vykonáva verifikáciu zdola hore (testovanie jednotiek → integračné testovanie → systémové testovanie → akceptačné testovanie). Toto zabezpečuje, že každá dizajnérska úroveň má zodpovedajúci dôkaz o správnosti pred prechodom k ďalšej fáze.

Ako sa V-Model líši od agilného vývoja?

V-Model je sekvenčný a milestone-driven s formálnymi gate review medzi fázami, zatiaľ čo agile je iteratívny s krátkymi cyklami a priebežnými dodávkami. V hardvéri je V-Model dominantný, lebo PCB respin stojí 5K–50K € a 4–8 týždňov — nemôžete iterovať ako pri softvéri. Agilné prvky sa však pridávajú vo firmvérovej vrstve a pre rapid prototyping fázu pred RTL freeze.

Koľko stojí PCB respin?

Náklady na PCB respin sa pohybujú medzi 5 000–50 000 € v závislosti od zložitosti dosky. Toto zahŕňa nové výrobné nástroje (1K–10K €), výrobu prototypov (500€–5K € za 5–10 kusov), inžinierske úsilie pre redizajn (40–200 hodín), opätovné testovanie (2K–10K €) a oneskorenie projektu 4–8 týždňov. To je dôvod, prečo hardvérové projekty investujú výrazne do verifikácie pred submission do výroby.

Je V-Model povinný pre certifikáciu ISO 26262 alebo DO-254?

Aj keď ISO 26262 (automobilová funkčná bezpečnosť) ani DO-254 (letecký hardvér) explicitne nevyžadujú V-Model, oba štandardy vyžadujú trasovateľnosť požiadaviek na verifikačné dôkazy — čo je presne to, čo V-Model štruktúrne poskytuje. Väčšina certifikovaných projektov používa V-Model alebo veľmi podobný framework. Iné modely (špirálový, prírastkový) je možné použiť, ak poskytujú ekvivalentnú dokumentáciu trasovateľnosti.

Aké sú verifikačné fázy V-Modelu pre hardvér?

V-Model definuje štyri verifikačné fázy zrkadlené k dizajnu: (1) Unit testing — verifikuje individuálne komponenty (RTL moduly, schematické bloky) proti špecifikáciám modulov; (2) Integration testing — verifikuje, že komponenty fungujú spolu, zodpovedá detailovej architektúre; (3) System testing — verifikuje kompletný produkt proti systémovým požiadavkám (EMC, environmental, performance); (4) Acceptance testing — verifikuje proti pôvodným stakeholder požiadavkám, často s priamou účasťou zákazníka.

Ako dlho typicky trvá V-Model hardvérový projekt?

Pre stredne zložitý CE-certifikovaný IoT produkt (4-vrstvová PCB, BLE+LoRaWAN, sensor array): 8–14 mesiacov od kick-off po výrobne pripravený produkt. Rozdelenie: požiadavky (4–6 týždňov), architektúra (3–4 týždne), návrh (10–14 týždňov), prototyp + bring-up (6–8 týždňov), validation testing (4–6 týždňov), certifikácia (8–12 týždňov), production validation (4–6 týždňov). Pre obranný/letecký so DO-254 očakávajte 2–3× tento časový rámec.

Dá sa V-Model aplikovať na firmvér vstavaný v hardvéri?

Áno — V-Model funguje obzvlášť dobre pre firmvér tightly-coupled s hardvérom. Levé ramieno definuje firmvérové požiadavky, architektúru drivera, návrh modulov; pravé ramieno verifikuje unit testy (na host alebo target), HIL (hardware-in-the-loop) testovanie a end-to-end validáciu. Toto je špecificky required pre safety-critical firmvér pod ISO 26262 ASIL alebo IEC 61508 SIL.

Aké metriky V-Model hardvérové projekty trackujú?

Kľúčové metriky zahŕňajú: pokrytie požiadaviek (% požiadaviek s validačným dôkazom), pokrytie verifikácie (% kódu/funkcií otestovaných), defect density (defekty na 1000 RTL riadkov alebo schematických komponentov), mean time to detect (priemerný čas od injection chyby po detekciu), milestone slip (sklz oproti plánu), respin count (počet PCB respinov), a certification readiness (% deliverables hotových pre conformity assessment). Healthy projekt cieli na <2 PCB respinov a 100 % požiadaviek pokryté validáciou.
