Čo je FPGA? Kompletný Sprievodca (2026)

Prečo FPGA záleží v roku 2026

Trh FPGA dosiahol v roku 2025 11,02 miliardy dolárov a predikcie prekračujú 18 miliárd do roku 2030. Tento rast nie je náhodný — tri konvergujúce sily robia FPGA relevantnejšie než kedykoľvek:

1. Edge AI presúva inferenciu z cloudových dátových centier do on-device hardvéru. FPGA poskytujú dokonalú rovnováhu výkonu a flexibility pre nasadzovanie neurónových sietí na zariadeniach vyžadujúcich real-time spracovanie bez internetového pripojenia.

2. EU Chips Act (Nariadenie 2023/1781) investuje 43 miliárd € do budovania európskej polovodičovej suverenity. FPGA sú kľúčovou technológiou, pretože umožňujú spoločnostiam so sídlom v EÚ vyvíjať vlastné kremíkové schopnosti bez nákladov 500M+ € na výstavbu ASIC fab kapacity.

3. Cyber Resilience Act vyžaduje, aby všetky pripojené produkty predávané v EÚ podporovali autentifikované bezpečnostné aktualizácie počas celej svojej životnosti. FPGA sú inherentne kompatibilné, pretože sa dajú preprogramovať v teréne — na rozdiel od fixne-funkčných ASIC, ktoré vyžadujú fyzickú výmenu čipu.

Porozumenie FPGA nie je len technické cvičenie — je to strategické obchodné rozhodnutie ovplyvňujúce náklady na produkt, čas na trh, bezpečnostnú pozíciu a regulačnú zhodu.

Ako FPGA funguje: Vysvetlenie architektúry

FPGA je zásadne odlišné od procesora. Namiesto vykonávania sekvencie inštrukcií sa FPGA stáva obvodom, ktorý navrhnete. Tu je čo sa nachádza vnútri:

Stavebné bloky

Komponent	Čo robí	Analógia
Konfigurovateľné logické bloky (CLB)	Implementujú akúkoľvek Booleovskú logickú funkciu pomocou Look-Up Tables (LUT)	LEGO kocky — skombinujte ich do akéhokoľvek tvaru
Prepojovacia matica	Programovateľné drôty spájajúce CLB navzájom	Cesty spájajúce budovy v meste
I/O bloky (IOB)	Rozhranie medzi logikou FPGA a externými pinmi	Dvere a okná budovy
Block RAM (BRAM)	Vyhradená on-chip pamäť (až 50+ MB na moderných FPGA)	Vstavané skrine a police
DSP rezy	Hardened multiply-accumulate jednotky pre spracovanie signálov	Pred-zostavené kalkulačkové moduly
Správa hodín (PLL/MMCM)	Generovanie, násobenie a fázový posun hodinových signálov	Centrálny časový systém budovy
Hard IP	Pred-zostavené bloky: PCIe kontroléry, Ethernet MAC, ARM/RISC-V procesorové jadrá	Pred-inštalované spotrebiče

Čo robí FPGA unikátnym: Paralelizmus

CPU spracováva inštrukcie jednu (alebo niekoľko) naraz. FPGA spracováva všetko súčasne:

CPU prístup (sekvenčný):
  Krok 1: Čítaj senzor A        → 10 ns
  Krok 2: Spracuj senzor A      → 50 ns
  Krok 3: Čítaj senzor B        → 10 ns
  Krok 4: Spracuj senzor B      → 50 ns
  Krok 5: Kombinuj výsledky      → 20 ns
  ─────────────────────────────
  Celkom:                         140 ns

FPGA prístup (paralelný):
  ┌─ Čítaj senzor A → Spracuj A ─┐
  │                                ├─ Kombinuj → Výstup
  └─ Čítaj senzor B → Spracuj B ─┘
  ─────────────────────────────────
  Celkom:                          60 ns (pipelined: 10 ns na nový výsledok)

Tento paralelizmus je dôvod, prečo FPGA dominujú v aplikáciách vyžadujúcich deterministické, nízko-latentné spracovanie — od spracovania signálov 5G základňových staníc po vysokofrekvenčné obchodovanie, kde mikrosekundy znamenajú milióny.

FPGA vs CPU vs GPU vs ASIC

Pochopenie pozície FPGA vyžaduje porovnanie s alternatívnymi výpočtovými platformami:

Kritérium	CPU	GPU	FPGA	ASIC
Najlepšie pre	Všeobecné výpočty, riadenie	Masívny dávkový paralelizmus	Real-time paralelné spracovanie	Ultra-vysoký objem, fixná funkcia
Paralelizmus	4–128 jadier	1 000–16 000 jadier	Neobmedzený (definujete ho vy)	Vlastný (fixný pri výrobe)
Latencia	Mikrosekundy (OS jitter)	Milisekundy (dávkový prenos)	Nanosekundy (deterministické)	Nanosekundy
Energetická účinnosť	Nízka (na operáciu)	Stredná	Vysoká	Najvyššia
Rekonfigurovateľné	✅ (softvérová aktualizácia)	✅ (softvérová aktualizácia)	✅ (preprogramovanie hardvéru)	❌ Fixné
Čas na trh	Dni (softvér)	Dni (softvér)	3–6 mesiacov	12–24 mesiacov
NRE náklady	~0 €	~0 €	10K–100K €	500K–10M+ €
Cena za kus (10K)	5–500 €	200–2 000 €	15–200 €	2–50 €
Typický takt	1–5 GHz	1–2,5 GHz	200–800 MHz	1–5 GHz

Kedy FPGA vyhrá nad CPU

• Deterministická latencia — žiadny jitter operačného systému, žiadne cache misses, žiadne prepínanie kontextu
• Bit-levelové operácie — vlastné dátové šírky (12-bit, 24-bit, ľubovoľná presnosť)
• I/O priepustnosť — priame pripojenie k vysokorýchlostným rozhraniam bez bottlenecku zbernice

Kedy FPGA vyhrá nad GPU

• Nízka latencia — GPU vyžadujú dávkové spracovanie a PCIe prenosy, pridávajúce milisekundy oneskorenia
• Energetický rozpočet — FPGA spotrebúvajú 5–20× menej energie ako GPU pre ekvivalentné inferenčné záťaže
• Real-time obmedzenia — GPU majú nedeterministickú exekúciu; FPGA sú presné na hodinový cyklus

Kedy FPGA prehrá

• Čisto softvérové úlohy — webové servery, databázy, obchodná logika → použite CPU
• Trénovanie veľkých AI modelov — masívne maticové operácie vo veľkom → použite GPU klaster
• 1M+ kusová produkcia — ASIC amortizuje NRE a znižuje cenu za kus 10×. Pozrite naše detailné porovnanie FPGA vs ASIC

Ako sa FPGA programujú

FPGA sa neprogramujú ako mikrokontrolér. Opisujete hardvér pomocou Hardware Description Language (HDL) a toolchain konvertuje tento opis do konfiguračného bitstreamu, ktorý fyzicky nakonfiguruje logiku a smerovanie FPGA.

Jazyky na opis hardvéru

Jazyk	Štýl	Použitie	Krivka učenia
VHDL	Silne typovaný, slovný	Európsky priemysel, obrana, letectvo, medicína	Strmšia — ale zachytí viac chýb pri kompilácii
Verilog	C-podobná syntax, stručný	US priemysel, spotrebná elektronika, akademická sféra	Ľahšie na naučenie, náchylnejšie na chyby
SystemVerilog	Superset Verilogu s verifikačnými funkciami	Moderné návrhy, UVM testbenche	Priemyselný štandard pre nové návrhy
HLS (C/C++)	Kompilácia softvéru na hardvér	Akcelerácia algoritmov, AI inferencia	Najrýchlejšie prototypovanie, menej kontroly nad hardvérom
Chisel/SpinalHDL	Scala/Kotlin-based HDL	Open-source projekty, RISC-V jadrá	Vznikajúce, silná komunita

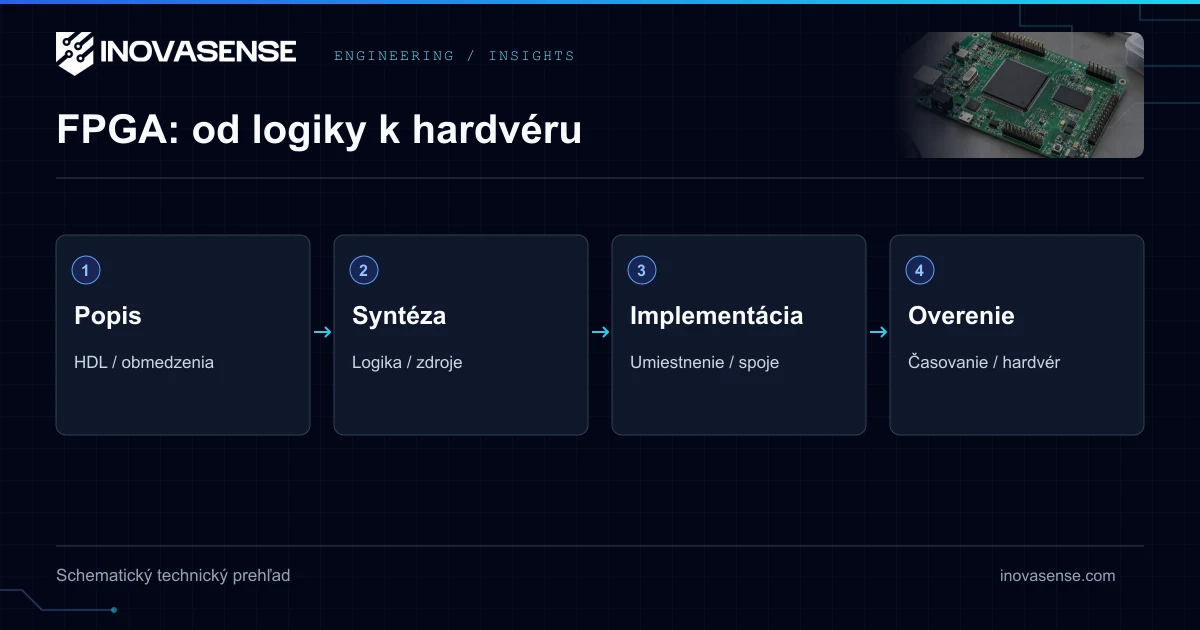

Vývojový tok FPGA

 1. Vstup dizajnu (VHDL / Verilog / HLS)
       ↓
 2. Funkčná simulácia — overenie logickej správnosti
       ↓
 3. Syntéza — konverzia HDL na netlist FPGA primitív
       ↓
 4. Place & Route — mapovanie netlistu na fyzické FPGA zdroje
       ↓
 5. Časová analýza — overenie splnenia setup/hold časových obmedzení
       ↓
 6. Generovanie bitstreamu — vytvorenie konfiguračného súboru FPGA
       ↓
 7. Programovanie — načítanie bitstreamu na FPGA cez JTAG/SPI/flash
       ↓
 8. Hardvérová verifikácia — testovanie na reálnom hardvéri s reálnymi signálmi

Kľúčový poznatok: Kroky 3–5 typicky trvajú 30–120 minút na iteráciu na moderných FPGA. To je zásadne odlišné od softvérovej kompilácie (sekundy) a je to dôvod, prečo vývoj FPGA vyžaduje skúsených inžinierov, ktorí dokážu navrhnúť dizajny uzatvárajúce timing na prvý alebo druhý pokus.

FPGA dodávatelia a rodiny v roku 2026

Trh FPGA je dominovaný štyrmi dodávateľmi, každý s výraznými silnými stránkami:

Dodávateľ	Vlajková rodina	Proces	Max logika	Kľúčová sila	Najlepšie pre
AMD (Xilinx)	Versal AI Edge	7 nm	1,9M LUT	Integrovaný AI Engine + ARM jadrá	Edge AI, 5G, dátové centrum
Intel (Altera)	Agilex 9	Intel 7	9,4M LE	Najvyššia hustota, podpora CXL	HPC, sieťovanie, dátové centrum
Lattice	Avant	16 nm FD-SOI	500K LUT	Ultra-nízka spotreba (15 mW idle)	IoT, spotrebný, automotive
Microchip	PolarFire	28 nm	481K LE	Najnižšia statická spotreba, rad-tolerantné	Vesmír, obrana, priemysel
Efinix	Titanium Ti180	16 nm	180K LE	Najnižšia cena/LUT, RISC-V hard jadro	Cenovo citlivé IoT, vzdelávanie
Gowin	GW5A	22 nm	138K LUT	Najnižšia vstupná cena, rastúci ekosystém	Vzdelávanie, hobbyisti, jednoduché projekty

Ako vybrať správne FPGA

Výber závisí od požiadaviek vašej aplikácie:

• Potrebujete AI inferenciu na edge? → AMD Versal AI Edge (AI Engine tiles + programovateľná logika)
• Potrebujete najnižšiu spotrebu pre batériové IoT? → Lattice Avant alebo Microchip PolarFire
• Potrebujete maximálnu hustotu logiky? → Intel Agilex 9
• Potrebujete radiačnú toleranciu pre vesmír/obranu? → Microchip PolarFire RT alebo AMD Versal (s XSEM)
• Staviate učebný projekt s rozpočtom? → Gowin GW1N alebo Efinix Trion

Reálne aplikácie FPGA

FPGA nie sú len akademické kuriozity. Tu sú nasadené v produkčných systémoch po celom svete:

Telekomunikácie a 5G

Každá 5G základňová stanica používa FPGA pre Massive MIMO beamforming, fronthaul spracovanie a baseband akceleráciu. Požiadavka na sub-milisekundovú latenciu a real-time spracovanie stoviek anténových kanálov robí FPGA jedinou životaschopnou voľbou.

Obrana a letectvo

Obranné systémy sa spoliehajú na FPGA pre spracovanie radarových signálov, elektronické vojnovanie a bezpečné komunikácie. Schopnosť aktualizovať hardvérovú logiku v teréne je kritická pre 20–30 ročné životné cykly platforiem. Kľúčové schopnosti zahŕňajú:

• Pulznú kompresiu a CFAR detekciu v radarových systémoch
• Softvérovo definované rádio (SDR) pre multi-štandardné komunikácie
• Kryptografickú akceleráciu s Hardware Root of Trust

Medicínske zobrazovanie

Ultrazvukové, MRI a CT skenery používajú FPGA pre real-time rekonštrukciu obrazu. Kombinácia vysokopásmového zberu dát a paralelného spracovania robí FPGA nevyhnutnými pre premenu surových senzorových dát na diagnostické obrazy.

Edge AI a strojové učenie

FPGA sa čoraz viac používajú pre Edge AI inferenciu — bežanie natrénovaných neurónových sietí na zariadeniach na okraji siete. Výhody oproti GPU pre edge nasadenie:

• 10–50× nižšia spotreba energia
• Deterministická latencia (kritická pre autonómne systémy)
• Vlastná presnosť — kvantizácia na INT4/INT8 pre efektivitu bez hardvérovej réžie GPU

Priemyselná automatizácia

Real-time riadenie motorov, EtherCAT priemyselné sieťovanie a vysokorýchlostný zber dát pre systémy prediktívnej údržby. Priemyselné FPGA poskytujú sub-mikrosekundové odozvy, ktoré PLC nedokážu dosiahnuť.

Finančné obchodovanie

Vysokofrekvenčné obchodné firmy používajú FPGA na parsovanie trhových dát a vykonávanie obchodov v sub-mikrosekundových časových rámcoch — 100× rýchlejšie ako softvérové systémy.

Náklady na vývoj FPGA: Čo očakávať

Transparentnosť ohľadom nákladov je niečo, čo konkurencia zriedka poskytuje. Tu sú reálne dáta:

Rozklad vývojových nákladov

Zložitosť projektu	Príklad	Typické náklady	Časová os
Jednoduchý	LED kontrolér, základné I/O, SPI rozhranie	5 000 – 15 000 €	4–8 týždňov
Stredný	Vlastné spracovanie signálov, Ethernet, embedded CPU	30 000 – 80 000 €	3–5 mesiacov
Komplexný	Viackanálový radarový procesor, PCIe Gen4, DDR4	80 000 – 200 000 €	6–12 mesiacov
Enterprise	Plný SoC s AI, multi-štandardné komunikácie, bezpečnosť	200 000 – 500 000+ €	12–18 mesiacov

Hardvérové náklady za kus

Rodina FPGA	Približná cena za kus (1K ks)	Cieľová aplikácia
Lattice iCE40	1–5 €	Jednoduché IoT, LED riadenie
AMD Artix-7	15–50 €	Stredný rozsah spracovania signálov
AMD Kintex UltraScale+	100–500 €	Vysokovýkonné DSP
Intel Agilex 7	200–2 000 €	Akcelerácia dátových centier
AMD Versal AI Edge	300–3 000 €	AI + spracovanie signálov

Kľúčový poznatok: FPGA čip je typicky 20–40 % celkových nákladov na dosku. Napájanie, pamäť, konektory a návrh PCB pridávajú významné náklady.

Regulačné prostredie EÚ pre FPGA produkty

Ak vyvíjate FPGA produkty pre európsky trh, tri regulácie sú kritické:

EU Cyber Resilience Act (CRA)

Účinný od 2027, CRA vyžaduje od všetkých produktov s digitálnymi prvkami:

• Implementovať secure boot a autentifikované aktualizácie firmvéru
• Poskytnúť Software Bill of Materials (SBOM)
• Vykonať hodnotenie kybernetických rizík

FPGA sú tu zvýhodnené, pretože podporujú šifrovanie bitstreamu, secure boot zo šifrovanej flash pamäte a terénne aktualizovateľné bezpečnostné záplaty. Pozrite náš CRA Compliance Checklist pre detaily implementácie.

EU Chips Act

EU Chips Act v hodnote 43 miliárd € pozicionuje FPGA ako kritickú technológiu pre európsku digitálnu suverenitu. Vývojové tímy FPGA so sídlom v EÚ majú prístup k:

• Financovaniu pilotných liniek pre prototypovanie
• Výskumným grantom Chips JU pre pokročilé FPGA aplikácie
• Stimulom strategickej autonómie pre zníženie závislosti na non-EÚ fabrikácii

Pre viac o európskej hardvérovej nezávislosti pozrite našu analýzu EÚ hardvérovej suverenity.

Exportné kontroly tovaru dvojakého použitia

FPGA samotné sú často klasifikované ako tovar dvojakého použitia podľa Nariadenia EÚ 2021/821. Vysokovýkonné FPGA s určitou hustotou logiky alebo šifrovacími schopnosťami vyžadujú exportné licencie. Náš Sprievodca exportnými kontrolami EÚ pokrýva klasifikačný rámec.

Ako začať: Odporúčaná cesta učenia

Ak ste noví vo svete FPGA, tu je štruktúrovaný prístup:

Fáza 1: Základy (Týždne 1–4)

1. Naučte sa digitálnu logiku — Booleovská algebra, klopné obvody, stavové automaty, timing
2. Vyberte si HDL — VHDL pre prácu v európskom priemysle, Verilog pre širšiu kompatibilitu
3. Zaobstarajte si vývojovú dosku — Digilent Basys 3 (100 €) alebo Arty A7 (130 €) sú vynikajúce štartovacie body
4. Prvý projekt — blikajúca LED, debouncer tlačidla, počítadlo na 7-segmentovom displeji

Fáza 2: Praktický dizajn (Týždne 5–12)

5. Postavte UART — sériový vysielač a prijímač od nuly
6. Implementujte jednoduchý CPU — aj základný 8-bitový procesor vás naučí všetko o FPGA dizajne
7. Pripojte reálny hardvér — SPI senzory, I2C zariadenia, externá pamäť
8. Naučte sa simuláciu — napíšte správne testbenche, používajte waveform viewery

Fáza 3: Profesionálne zručnosti (Mesiace 4–6)

9. Timing closure — pochopte setup/hold časy, prechod medzi hodinovými doménami, obmedzenia
10. Vysokorýchlostné rozhrania — DDR pamäťové kontroléry, vysokorýchlostné sériové (LVDS, SerDes)
11. Embedded procesory — použite ARM (Zynq) alebo RISC-V soft jadrá pre hardware-software co-design
12. Integrácia IP — používajte IP jadrá dodávateľov a tretích strán pre rýchly vývoj

Kontrola reality: Stať sa zdatným trvá 6–12 mesiacov intenzívneho cvičenia. Zvládnutie timing closure a vysokovýkonného FPGA dizajnu trvá roky. Preto mnohé spoločnosti oslovujú špecializovaných FPGA dizajnových partnerov namiesto budovania in-house tímov od nuly.

Často kladené otázky

Čo znamená FPGA?

FPGA znamená Field-Programmable Gate Array (Poľom programovateľné hradlové pole). „Field-Programmable” znamená, že ho môže nakonfigurovať koncový používateľ po výrobe (v „teréne”), na rozdiel od ASIC, ktorý je fixný z továrne. „Gate Array” odkazuje na pole logických hradiel, ktoré sa dajú prepojiť na implementáciu akéhokoľvek digitálneho obvodu.

Ako sa FPGA líši od mikrokontroléra?

Mikrokontrolér (MCU) je fixný procesor vykonávajúci softvérové inštrukcie sekvenčne. FPGA je rekonfigurovateľný hardvér — navrhujete samotný obvod, nie softvér bežiaci na fixnom obvode. MCU sa ľahšie programuje (C/C++/Python), ale je obmedzený svojou fixnou architektúrou. FPGA sa ťažšie navrhuje (HDL), ale môže implementovať akýkoľvek digitálny obvod, vrátane viacerých vlastných procesorov bežiacich súčasne.

Dokáže FPGA bežať Linux?

Áno — SoC FPGA s integrovanými ARM jadrami (ako AMD Zynq alebo Microchip PolarFire SoC) dokážu bežať plný Linux a súčasne spúšťať vlastnú hardvérovú logiku vo FPGA štruktúre. To umožňuje silný hardware-software co-design: Linux zvláda sieťovanie, súborové systémy a používateľské rozhrania, zatiaľ čo FPGA štruktúra zvláda real-time spracovanie signálov alebo AI inferenciu.

Stávajú sa FPGA zastaranými?

Nie. Trh FPGA rastie v CAGR ~8 % a predikcie prekračujú 18 miliárd dolárov do roku 2030. FPGA sa stávajú viac relevantnými vďaka dopytu po Edge AI, budovaniu 5G infraštruktúry a reguláciám EÚ vyžadujúcim terénne aktualizovateľnú bezpečnosť. Moderné FPGA sa vyvíjajú na adaptívne výpočtové platformy integrujúce AI akcelerátory, procesory a programovateľnú logiku na jednom čipe.

Koľko energie spotrebuje FPGA?

Závisí od rodiny a využitia. Malé Lattice iCE40 dokáže fungovať na menej ako 1 miliwatt pre jednoduchú logiku. High-end AMD Versal môže spotrebovať 30–100+ wattov pri plnom zaťažení. Väčšina stredných návrhov spadá do rozsahu 1–15 wattov. Spotreba je úmerná hodinovej frekvencii, využitiu logiky a prepínacej aktivite — na rozdiel od CPU, ktorý odoberá významnú energiu aj v nečinnosti.

Aký je rozdiel medzi FPGA a PLC?

PLC (Programmable Logic Controller) je priemyselný počítač navrhnutý pre automatizáciu továrne — beží ladder logiku alebo štruktúrovaný text na fixnom procesore s typickými odozovými časmi 1–10 milisekúnd. FPGA implementuje vlastné digitálne obvody s odozovými časmi 1–100 nanosekúnd — 10 000× rýchlejšie. FPGA sa používajú, keď odozvy PLC nie sú dostatočne rýchle, napríklad pre vysokorýchlostné riadenie motorov, real-time zber dát alebo spracovanie priemyselného Ethernetu (EtherCAT).
